鋼筋套筒冷擠壓連接是鋼筋混凝土結(jié)構(gòu)施工中鋼筋連接的一項新技術(shù)，目前在我國已建和在建的幾個大的水電工程三峽水電站、小浪底工程、公伯峽水電站、拉西瓦導流洞中都得到了廣泛的運用。

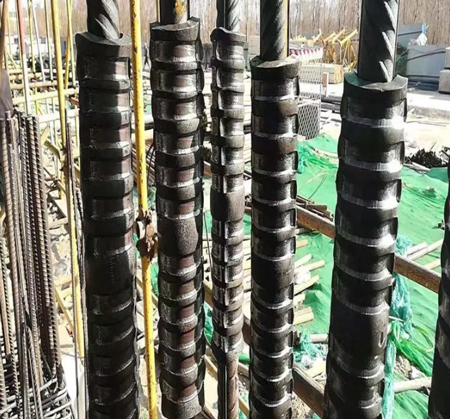

套筒擠壓接頭：通過擠壓力使連接件鋼套筒塑性變形與帶肋鋼筋緊密咬合形成的接頭。

根據(jù) JGT 163-2013 《鋼筋機械連接用套筒》 規(guī)范，擠壓套簡的原材料應根據(jù)被連接鋼筋的牌號選用適合壓延加工的鋼材,宜選用牌號為10號和20號的優(yōu)質(zhì)碳素結(jié)構(gòu)鋼或牌號為Q235和Q275的碳素結(jié)構(gòu)鋼,其外觀及力學性能應符合GB/T700、GB/T 702和GB/T 8162的規(guī)定,且實測力學性能應符合如下的規(guī)定。

一、鋼筋套筒冷擠壓技術(shù)的特點

（1）鋼筋套筒冷擠壓連接技術(shù)施工工藝簡單，容易掌握。

（2）鋼筋套筒冷擠壓連接技術(shù)施工快，在施工中較傳統(tǒng)的焊接方法可以節(jié)省大量的時間。

（3）鋼筋套筒冷擠壓連接技術(shù)較傳統(tǒng)鋼筋焊接連接施工可以降低工程成本。

（4）鋼筋套筒冷擠壓連接技術(shù)適用于鋼筋混凝土結(jié)構(gòu)中鋼筋直徑為φ16-φ40的帶肋鋼筋的徑向擠壓連接。

2、鋼筋套筒冷擠壓技術(shù)技術(shù)要求

帶肋鋼筋擠壓連接施工中必須采用合適的擠壓工藝和合理的驗收標準，以確保施工的質(zhì)量完全達到設計要求。

套筒擠壓接頭的安裝應符合下列規(guī)定:

1、鋼筋端部不得有局部彎曲，不得有嚴重銹蝕和附著物;

2、鋼筋端部應有擠壓套筒后可檢查鋼筋插人深度的明顯標記，鋼筋端頭離套筒長度中點不宜超過10mm;

3、擠壓應從套筒中央開始， 依次向兩端擠壓，擠壓后的壓痕直徑或套筒長度的波動范圍應用專用量規(guī)檢驗;壓痕處套筒外徑應為原套筒外徑的0. 80~0.90倍，擠壓后套筒長度應為原套筒長度的1. 10~1.15倍;

4、擠壓后的套筒不應有可見裂紋。

本文地址:http://www.metalawpro.com/article-330.html，以上文字由衡水安達機械整理發(fā)布，嚴禁盜用。
